軌道球閥

您現在所在位置：大田閥門 >> 球閥

軌道球閥概述

大田閥門公司生產銷售的軌道球閥，又稱為彈性球閥，和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。上球球閥是近年來被廣泛采用的一種新型閥門。軌道球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

軌道球閥結構特點

傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。

啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉。
楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

軌道球閥技術規范

設計依據Design Standard	GB	ASME
結構長度 Face to Face	JB/T7745 GB/T 12221	ASME B 16.10
連接法蘭Flanged Size	GB/T 9113 JB/T 79	ASME B16.5 MSS SP44
對焊端 Butt welding End	GB/T 12224	ASME B16.25
實驗和檢驗 Test and Inspection	JB/T 9092	API 598

注：系列閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

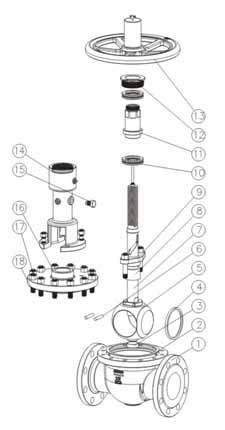

軌道球閥主要零件材質

序號 No	零件名稱	GB	ASTM
序號 No	零件名稱	材質
1	閥體	WCB	A216-WCB
2	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨
3	襯套	錫青銅+PTFE	錫青銅+PTFE
4	密封圈	PTFE、STEEL	PTFE、STEEL
5	球體	WCB + H C r /STL	WCB + H C r /STL
6	銷	1Cr13	A276-410
7	閥桿	1Cr13	A182-F6a
8	填料	柔性石墨	柔性石墨
9	填料壓蓋	WCB	A276-WCB
10	軸承	組合件
11	閥桿螺母	ZA19-4	A439-D2C
12	壓蓋	35	ANSI C 1036
13	手輪	QT400-17	QT400-17
14	支架	WCB	A276-WCB
15	定位銷	1Cr13	A276-410
16	閥蓋	WCB	A276-WCB
17	螺母	35	A194-2H
18	螺柱	35CrMoA	A193-B7

注：

抗硫型閥門該零件的材質為GB(1Cr18Ni9)、ASTM(A276-321)
抗硫型閥門該零件的材質為GB(1Cr18Ni9、CF8+Ni.P) ASTM (A182-304、 CF8+Ni.P)
系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

軌道球閥(彈性球閥) QT(3、9)4(6)7F(H、Y)

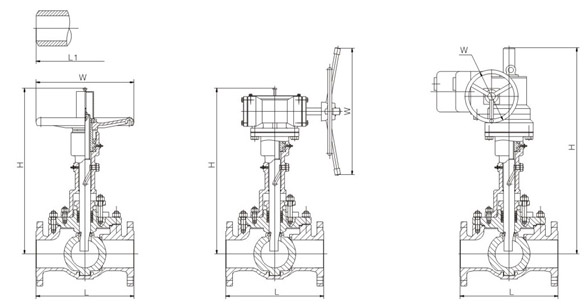

軌道球閥外形圖

尺寸及重量 PN1.6、2.5 MPa CLASS 150

公稱通徑		Class150		PN1.6、2.5		手動			蝸輪蝸桿傳動						電動
DN	NPS	L	L1	L	L1	H	W	Kg	H	W	蝸輪蝸桿裝置	Kg	H	W	電動裝置
DN	NPS	L	L1	L	L1	H	W	Kg	H	W	蝸輪蝸桿裝置	Kg	H	W	Class150 PN1.6	PN2.5	Kg
15	1/2	108	-	130	140	310	180	16	-	-	-	-	210	200	SMC-04	SMC-04	46
20	3/4	117	-	150	152	325	180	8	-	-	-	-	225	200	SMC-04	SMC-04	48
25	1	127	-	160	165	345	200	12	420	200	O型（Type）	25	230	200	SMC-04	SMC-04	52
32	11/4	140	-	180	178	360	200	16	440	200	O型（Type）	29	290	500	SMC-03	SMC-03	58
40	11/2	165	190	200	190	380	200	19	455	200	O型（Type）	41	300	500	SMC-03	SMC-03	67
50	2	178	216	230	216	385	200	28	465	200	O型（Type）	56	570	460	ZA2-5	ZA2-5	70
65	21/2	190	241	290	241	393	300	43	480	200	O型（Type）	69	625	460	ZA2-5	ZA2-5	87
80	3	203	283	310	283	402	300	58	500	300	A型（Type）	85	760	460	ZA2-20	ZA2-20	102
100	4	229	305	350	305	510	300	75	510	300	A型（Type）	130	780	460	ZA2-20	ZA2-20	119
150	6	394	457	480	457	690	400	133	680	300	A型（Type）	207	850	460	ZA2-20	ZA2-30	200
200	8	457	521	600	521	785	500	225	820	400	B型（Type）	310	840	460	ZA2-30	ZA25-40	290
250	10	533	559	730	559	995	600	345	910	400	B型（Type）	496	960	460	ZA2-30	ZA2-30	410
300	12	610	635	850	635	1183	600	440	1090	400	B型（Type）	560	990	460	ZA3-60	ZA3-690	545
350	14	686	762	980	762	1254	650	775	1330	600	C型（Type）	895	1165	460	ZA3-60	ZA3-90	880
400	16	762	838	1100	838	1565	650	833	1380	600	C型（Type）	980	1385	460	ZA3-90	ZA3-120	973
450	18	864	914	1200	914	1637	700	1110	1450	800	D型（Type）	1280	1415	460	ZA4-120	ZA3-160	1250
500	20	914	991	1250	991	1705	700	1240	1840	800	D型（Type）	1400	1490	460	ZA4-240	ZA4-240	1380
600	24	1067	1143	1450	1143	1883	800	1673	1870	800	DA型（Type）	1820	1620	458	SMC-2	SMC-2	1851
700	28	1346	1346	1346	1346	2108	800	2600	2130	800	DA型（Type）	2950	1720	458	SMC-2	SMC-3	2800
800	32	1524	1524	1524	1524	-	-	2820	-	-		-	1825/1885		SMC-3	SMC-3	2930
900	36	1727	1727	1727	1727	-	-	2950	-	-		-	2250/2300		SMC-3	SMC-4	3150

軌道球閥(彈性球閥) Track Ball ValveQT(3、9)4(6)7F(H、Y)

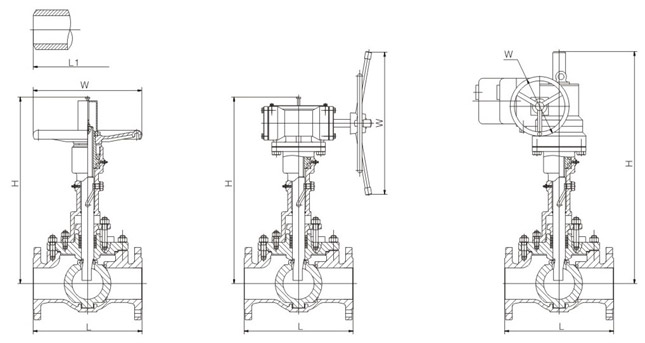

軌道球閥結構示意圖

尺寸及重量 PN4.0MPa CLASS 300

公稱通徑		Class300	PN4.0MPa		手動			蝸輪蝸桿傳動						電動
DN	NPS	L/L1	L	L1	H	W	Kg	H	W	蝸輪蝸桿裝置	Kg	H	W	電動裝置	Kg
15	1/2	140	130	140	310	180	7	-	-	-	-	215	200	SMC-04	47
20	3/4	152	150	152	325	180	9	-	-	-	-	235	200	SMC-04	49
25	1	165	160	165	345	200	13	420	200	O型（Type）	25	250	500	SMC-03	53
32	11/4	178	180	178	360	200	18	440	200	O型（Type）	32	300	305	SMC-00	60
40	11/2	190	200	190	380	200	28	455	200	O型（Type）	40	305	305	SMC-00	70
50	2	216	230	216	385	200	30	465	200	O型（Type）	55	585	460	ZA2-10	72
65	21/2	241	290	241	393	300	45	480	300	A型（Type）	70	650	460	ZA2-10	89
80	3	283	310	283	402	300	66	500	300	A型（Type）	85	775	460	ZA2-20	110
100	4	305	350	305	510	300	78	510	300	A型（Type）	105	795	460	ZA2-20	122
150	6	403/457	480	457	690	400	152	680	400	B型（Type）	185	895	460	ZA25-40	217
200	8	502/521	600	521	785	500	230	820	400	B型（Type）	280	900	460	ZA3-30	295
250	10	568/559	730	559	995	600	375	910	400	B型（Type）	410	973	460	ZA25-40	440
300	12		850	635	1183	600	446	1090	600	C型（Type）	480	1135	460	ZA3-90	551
350	14		980	762	1254	650	795	1370	600	C型（Type）	850	1302	460	ZA3-120	900
400	16	762	1100	838	1565	650	950	1430	600	C型（Type）	1020	1514	460	ZA4160	1090
450	18	864	1200	914	1637	700	1130	1450	800	D型（Type）	1210	1534	460	ZA4-240	1270
500	20	914	1250	991	1705	700	1270	1840	800	D型（Type）	1350	1625	458	SMC-2	1410
600	24	1067	1450	1143	1883	800	1713	1870	800	DA型（Type）	1780	1686	458	SMC-2	1881
700	28	1346	1346	1346	2108	800	2650	2130	800	DA型（Type）	2550	1780	610	SMC-3	2830
800	32	1524	1524	1524	-	-	2720	-	-	-	-	1940	610	SMC-4	2950
900	36	1727	1727	1727	-	-	2850	-	-	-	-	2320	610	SMC-4	3100

軌道球閥(彈性球閥) QT(3、9)4(6) 7F(H、Y)

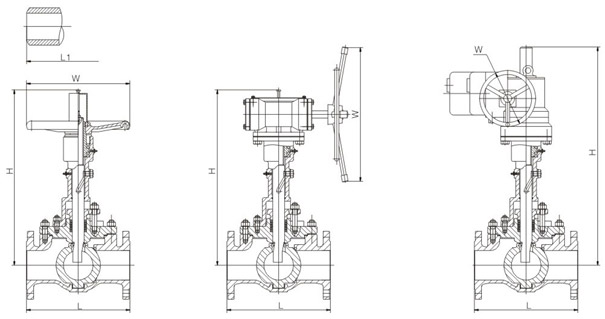

軌道球閥結構示意圖

尺寸及重量 PN6.4MPa CLASS 400

公稱通徑		L	L1	手動			蝸輪蝸桿傳動				電動
DN	NPS	L	L1	H	W	Kg	H	W	蝸輪蝸桿裝置	Kg	H	W	電動裝置	Kg
15	1/2	165	165	320	200	8	390	200	O型（Type）	25	215	500	SMC-03	48
20	3/4	190	190	340	200	11	415	200	O型（Type）	30	240	500	SMC-03	51
25	1	216	216	360	200	16	435	200	O型（Type）	45	250	500	SMC-03	56
32	11/4	229	229	370	250	21	455	200	O型（Type）	50	300	305	SMC-00	61
40	11/2	241	241	395	300	33	465	200	O型（Type）	62	305	305	SMC-00	73
50	2	292	292	430	300	36	501	200	A型（Type）	68	585	460	ZA2-10	78
65	21/2	330	330	465	400	54	535	300	A型（Type）	85	650	460	ZA2-20	96
80	3	356	356	515	500	79	575	300	A型（Type）	98	775	460	ZA2-20	123
100	4	406	406	572	600	80	625	400	B型（Type）	112	800	460	ZA2-30	124
150	6	495	495	773	600	174	790	400	B型（Type）	215	895	460	ZA25-40	239
200	8	597	597	967	650	222	900	400	B型（Type）	360	900	460	ZA25-40	387
250	10	673	673	1225	650	323	1090	600	C型（Type）	425	970	460	ZA3-60	525
300	12	762	762	1350	700	435	1350	600	C型（Type）	580	1135	460	ZA3-120	675
350	14	826	826	1490	700	954	1490	600	C型（Type）	975	1305	460	ZA3-120	1094
400	16	902	902	1590	750	1140	1640	800	D型（Type）	1280	1515	460	ZA4-240	1316
450	18	978	978	1720	750	1355	1740	800	D型（Type）	1420	1585	460	ZA4-240	1534
500	20	1054	1054	1805	800	1524	1930	800	DA型（Type）	1690	1625	610	SMC-3	1740
600	24	1232	1232	1945	800	2055	2005	800	DA型（Type）	2150	1710	610	SMC-3	2225
700	28	1397	1397	2180	800	2740	2180	800	DB型（Type）	2880	1815	610	SMC-3	2950
800	32	1651	1651	-	-	2880	-	-	-	-	1975	610	SMC-4	3120
900	36	1880	1880	-	-	3100	-	-	-	-	2370	610	SMC-4	3350

軌道球閥(彈性球閥) QT(3、9)4(6)7F(H、Y)

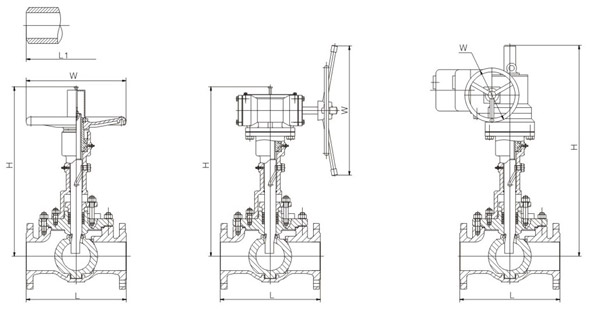

軌道球閥結構示意圖

尺寸及重量 PN10.0MPa CLASS 600

公稱通徑		L	L1	手動			蝸輪蝸桿傳動				電動
DN	NPS	L	L1	H	W	Kg	H	W	蝸輪蝸桿裝置	Kg	H	W	電動裝置	Kg
15	1/2	165	165	320	200	10	390	200	O型（Type）	25	230	500	SMC-03	50
20	3/4	190	190	340	200	13	415	200	O型（Type）	35	250	500	SMC-03	53
25	1	216	216	360	200	26	435	200	O型（Type）	48	300	305	SMC-00	66
32	11/4	229	229	370	250	28	455	200	O型（Type）	59	305	305	SMC-0	70
40	11/2	241	241	395	300	52	465	200	O型（Type）	76	585	305	SMC-0	94
50	2	292	292	430	300	60	501	300	A型（Type）	85	650	460	ZA2-20	104
65	21/2	330	330	465	400	86	535	300	A型（Type）	115	725	460	ZA2-20	130
80	3	356	356	515	500	103	575	300	A型（Type）	127	800	460	ZA2-30	147
100	4	432	432	572	600	110	625	400	B型（Type）	148	835	460	ZA2-30	175
150	6	559	559	773	600	287	790	400	B型（Type）	325	895	460	ZA3-60	392
200	8	660	660	967	650	520	900	400	B型（Type）	602	900	460	ZA2-60	625
250	10	787	787	1225	650	770	1090	600	C型（Type）	890	970	460	ZA3-90	910
300	12	838	838	1350	700	910	1350	600	C型（Type）	980	1135	460	ZA4-160	1090
350	14	889	889	1490	700	1045	1490	600	C型（Type）	1180	1305	460	ZA34-160	1225
400	16	991	991	1590	750	1880	1640	800	D型（Type）	1980	1515	460	ZA4-240	2060
450	18	1092	1092	1720	750	2050	1740	800	D型（Type）	2090	1585	458	SMC-2	2150
500	20	1194	1194	1805	800	2230	1930	800	DA型（Type）	2320	1625	610	SMC-3	2420
600	24	1397	1397	1945	800	2560	2005	800	DA型（Type）	2680	1710	610	SMC-3	2710
700	28	1549	1549	2180	800	2910	2180	800	DB型（Type）	3150	1815	610	SMC-4	3120
800	32	1778	1778	-	-	3050	-	-	-	-	1975	610	SMC-4	3300
900	36	2083	2083	-	-	3300	-	-	-	-	2370	610	SMC-4	3480

軌道球閥(彈性球閥) QT(3、9)4(6)7F(H、Y)

軌道球閥結構示意圖

尺寸及重量 PN15.0MPa CLASS 900

公稱通徑		L	L1	手動			蝸輪蝸桿傳動				電動
DN	NPS	L	L1	H	W	Kg	H	W	蝸輪蝸桿裝置	Kg	H	W	電動裝置	Kg
25	1	254	254	387	250	13	435	200	O型（Type）	45	300	305	SMC-00	66
32	11/4	279	279	400	250	26	490	200	O型（Type）	68	305	305	SMC-0	80
40	11/2	305	305	457	250	63	505	200	O型（Type）	95	585	305	SMC-0	103
50	2	368	368	480	300	74	560	300	A型（Type）	102	650	460	ZA2-20	116
65	21/2	419	419	500	300	108	590	300	A型（Type）	127	775	460	ZA2-20	152
80	3	381	381	560	360	129	610	300	A型（Type）	146	800	460	ZA2-30	173
100	4	457	457	575	400	138	690	400	B型（Type）	182	835	460	ZA2-30	200
150	6	610	610	780	450	372	705	400	B型（Type）	415	895	460	ZA3-60	478
200	8	737	737	980	500	650	930	600	C型（Type）	720	900	460	ZA2-60	790
250	10	838	838	1170	550	960	1130	600	C型（Type）	1020	920	460	ZA3-90	1143
300	12	965	965	1330	550	1021	1330	800	D型（Type）	1120	1135	460	ZA4-160	1200
350	14	1029	1029	1520	600	1250	1480	800	D型（Type）	1370	1305	460	ZA34-160	1430
400	16	1130	1130	1730	650	1430	1710	800	DA型（Type）	1510	1585	460	ZA4-240	1610
450	18	1219	1219	1840	700	1625	1920	800	DA型（Type）	1720	1625	456	SMC-2	1790
500	20	1321	1321	1920	800	1750	2080	800	DB型（Type）	1890	1710	610	SMC-3	1940

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的軌道球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
